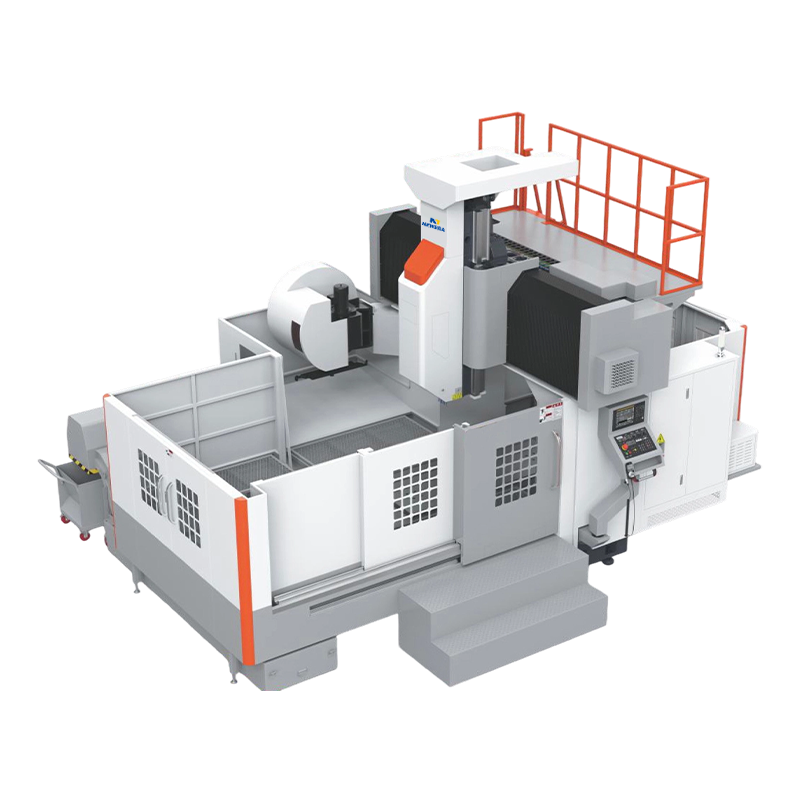

A centro de usinagem de pórtico é uma máquina-ferramenta CNC com estrutura tipo pórtico, muito utilizada para usinagem de peças grandes e pesadas. Suas características de design conferem-lhe alta rigidez e estabilidade, tornando-o particularmente adequado para tarefas de usinagem que exigem alta precisão e cargas pesadas, como na indústria aeroespacial, construção naval, fabricação de moldes e fabricação de máquinas. Em comparação com os tradicionais centros de usinagem verticais ou horizontais, os centros de usinagem de pórtico podem suportar maiores forças de corte, ter uma faixa de usinagem maior e maior eficiência de produção.
1. Estrutura Básica e Princípio de Funcionamento de Centros de Usinagem de Pórtico

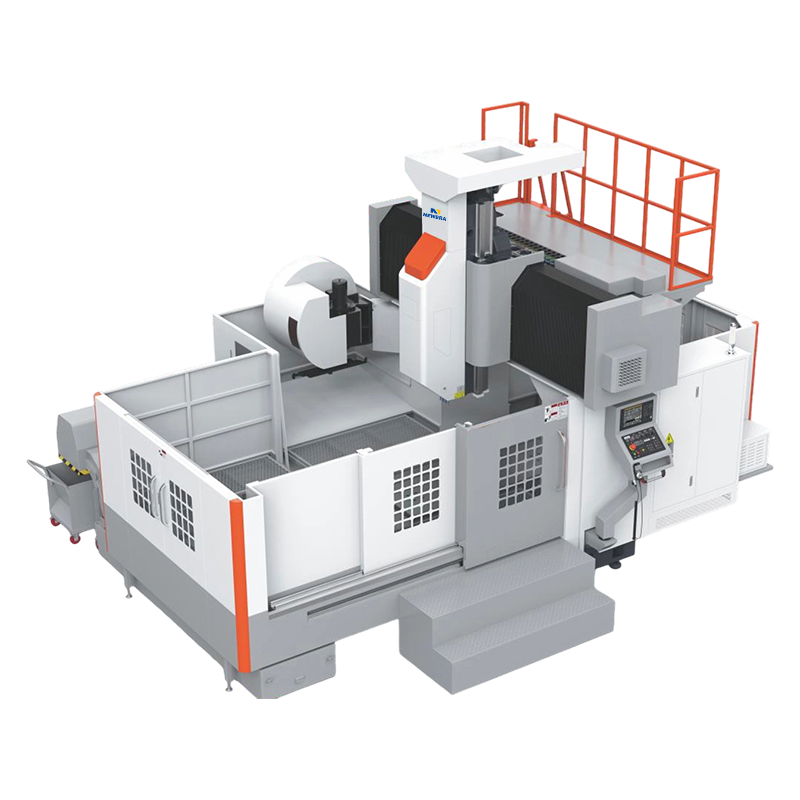

A base de um centro de usinagem de pórtico adota uma estrutura em forma de "pórtico". A cabeça do fuso atravessa a peça através de colunas em ambos os lados, formando uma área de usinagem de grande extensão. Essa estrutura permite que a máquina-ferramenta execute usinagem eficiente em uma mesa de trabalho grande, especialmente adequada para usinar peças grandes e pesadas. Seu princípio de funcionamento é semelhante ao das máquinas-ferramenta CNC convencionais, utilizando um sistema CNC para controlar o movimento preciso de cada eixo para completar diversas operações, como fresamento, furação e rosqueamento.
Os centros de usinagem de pórtico normalmente apresentam servomotores de alta precisão e guias lineares em seus fusos e mesas de trabalho, proporcionando movimentos suaves e precisos. Simultaneamente, os trocadores automáticos de ferramentas permitem trocas automáticas de ferramentas, melhorando a eficiência da produção e reduzindo a intervenção manual.
2. Principais características dos centros de usinagem de pórtico
(1) Alta rigidez e estabilidade: Devido à sua estrutura de pórtico, os centros de usinagem de pórtico podem suportar grandes forças e cargas de corte, mantendo alta precisão mesmo sob cargas elevadas, tornando-os adequados para cortes pesados e usinagem de peças grandes.
(2) Grande faixa de usinagem: Devido ao seu projeto estrutural, os centros de usinagem pórtico são normalmente equipados com grandes mesas de trabalho, permitindo a usinagem de peças grandes, tornando-os adequados para usinagem de precisão de peças grandes.
(3) Usinagem de alta precisão: O design de alta rigidez dos centros de usinagem de pórtico permite que eles forneçam uma precisão de usinagem muito alta durante usinagens complexas e de precisão, tendo um desempenho particularmente bom na usinagem de moldes de precisão e peças aeroespaciais.
(4) Alto grau de automação: Os centros de usinagem de pórtico são normalmente equipados com trocadores automáticos de ferramentas, que podem alternar automaticamente entre diferentes ferramentas, melhorando a eficiência da produção e adaptando-se à produção em lote e aos requisitos de processos complexos.
(5) Usinagem multieixos: Os modernos centros de usinagem de pórtico suportam usinagem multieixos, permitindo a usinagem simultânea em vários eixos, como X, Y e Z, atendendo às necessidades de usinagem de várias peças complexas.
3. Áreas de aplicação de centros de usinagem de pórtico
Fabricação de moldes: Os centros de usinagem de pórtico são adequados para usinar vários tipos de moldes grandes, especialmente vantajosos na fabricação de moldes que exigem usinagem de furos de precisão e tratamento de superfície complexo.
Aeroespacial: Devido à sua ampla gama de usinagem e capacidades de usinagem de alta precisão, os centros de usinagem de pórtico são amplamente utilizados na usinagem de componentes aeroespaciais, como estruturas de aeronaves e peças de motores.
Construção naval: as peças dos navios são normalmente grandes e complexas; os centros de usinagem de pórtico podem lidar com peças grandes e pesadas, atendendo às necessidades de usinagem da indústria de construção naval.
Fabricação de máquinas: Os centros de usinagem de pórtico são amplamente utilizados para usinar grandes componentes mecânicos, como bases de máquinas-ferramenta, suportes e estruturas.
Fabricação Automotiva: Na indústria automotiva, os centros de usinagem de pórtico podem ser usados para usinar grandes peças automotivas, como peças de motores e carrocerias.
4. Falhas e soluções comuns para centros de usinagem de pórtico
Embora os centros de usinagem tipo pórtico ofereçam vantagens significativas em precisão e capacidade de usinagem, sua estrutura complexa e alta carga de trabalho os tornam propensos a mau funcionamento. Abaixo estão algumas falhas comuns que podem ser encontradas durante a utilização de centros de usinagem pórtico e suas soluções.
| Tipo de falha | Sintomas comuns | Possíveis causas | Soluções |
| Falha na transmissão mecânica | Precisão de usinagem diminuída, ruído anormal, vibração | Desgaste do trilho-guia/parafuso de avanço, lubrificação deficiente, rolamentos danificados | Limpe e lubrifique novamente o trilho-guia/parafuso de avanço; substitua rolamentos danificados; ajuste a folga dos componentes da transmissão. |
| Falha no fuso | Superaquecimento do fuso, velocidade instável, vibração excessiva | Desgaste do rolamento do fuso, desequilíbrio da ferramenta, resfriamento insuficiente | Substitua os rolamentos; ferramentas de reequilíbrio; verifique o sistema de resfriamento do fuso (por exemplo, bomba de água, tubulação). |
| Alarme do sistema servo | Alarme do driver (por exemplo, sobrecarga, erro do codificador) | Sobrecarga do motor, cabo do encoder solto, configurações de parâmetros incorretas | Verifique se a carga está muito alta; reconecte o cabo do codificador; restaure o driver servo para os parâmetros padrão e recalibre. |
| Falha no trocador de ferramentas | Bloqueio do trocador de ferramentas, queda da ferramenta, magazine de ferramentas não girando | Pressão de ar insuficiente, falha no motor do magazine de ferramentas, mau funcionamento do sensor | Verifique a pressão da fonte de ar (≥0,5MPa); limpe ou substitua sensores; redefinir manualmente o magazine de ferramentas e recalibrar. |
Os centros de usinagem de pórtico são equipamentos de usinagem altamente eficientes e precisos, adequados para processar peças de grande porte, alta precisão e alta carga. Eles são amplamente utilizados nas indústrias aeroespacial, fabricação de moldes, construção naval e automotiva.
