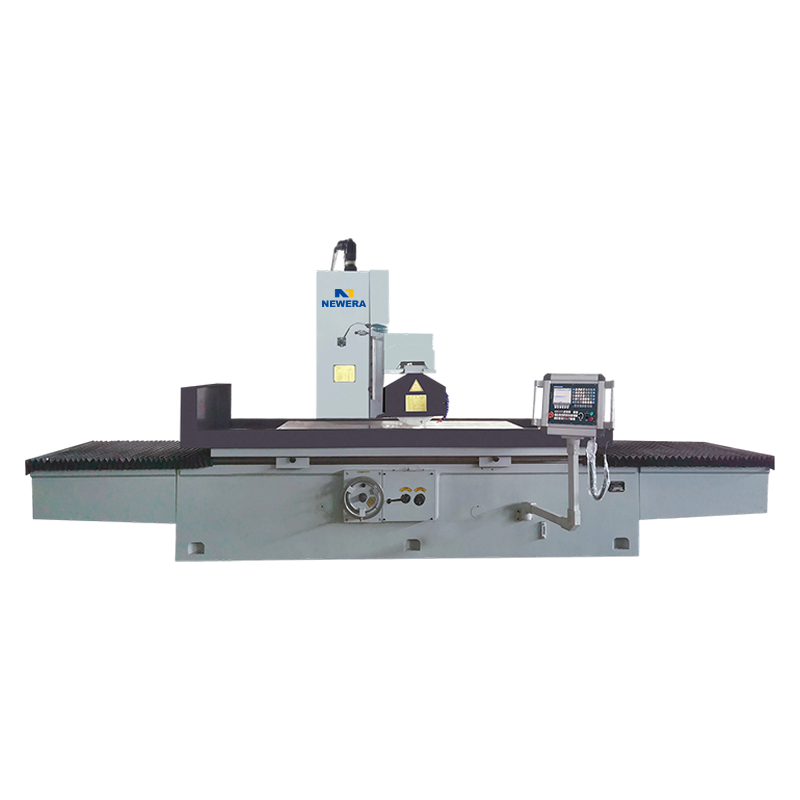

A moedor de superfície controlado por programa (Retificadora de superfície CNC) é uma retificadora de alta precisão que é controlada automaticamente por um sistema de controle numérico (CNC). É amplamente utilizado na fabricação de máquinas, processamento de moldes e usinagem de peças mecânicas de precisão. Em comparação com as retificadoras de superfície manuais tradicionais, as retificadoras de superfície controladas por programa têm um nível mais alto de automação, precisão de usinagem mais estável e adaptabilidade mais forte, tornando-as particularmente adequadas para produção em massa e usinagem de peças de formato complexo.

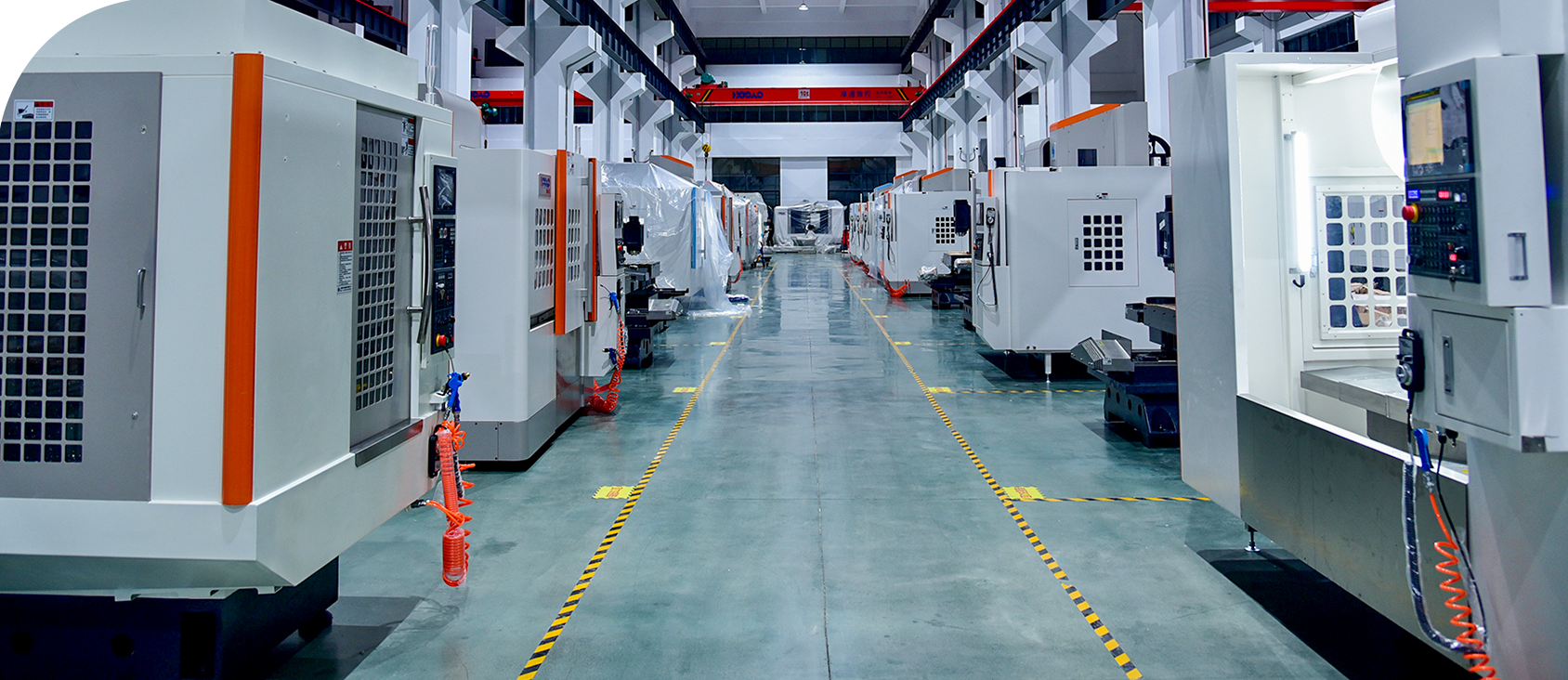

Como fabricante profissional de moedores de superfície controlados por programa OEM e fábrica de moedores de superfície controlados por programa ODM, a New Era tem alcançado continuamente conquistas científicas e tecnológicas avançadas, tanto nacional quanto internacionalmente, e agora se tornou um fabricante profissional com um centro completo de produção e instalação. Sempre oferecemos aos clientes as melhores soluções e criamos valor máximo com produtos de alta qualidade e serviços perfeitos.
1. Princípio de funcionamento de um Máquina retificadora de superfície controlada por programa
O princípio de funcionamento de uma retificadora de superfície controlada por programa é semelhante ao de uma retificadora de superfície tradicional; a retificação ainda é realizada através do contato entre o rebolo da retificadora e a peça. No entanto, o maior diferencial de uma retificadora de superfície controlada por programa reside no controle preciso de diversas operações através de um sistema de controle numérico (NC), conseguindo assim uma usinagem automatizada e de precisão.
(1) Controle do Sistema NC
O núcleo de uma retificadora de superfície controlada por programa é seu sistema NC, normalmente um sistema NC de alta precisão. O operador projeta os desenhos de usinagem da peça usando software CAD/CAM e gera o programa NC correspondente. Estas instruções do programa incluem as dimensões da peça, formato, sequência de retificação, taxa de avanço, etc., e o sistema NC controla o movimento da retificadora de acordo com estas instruções do programa.
(2) Processo automatizado de alimentação e moagem
O sistema NC controla com precisão o movimento dos eixos X, Y e Z, permitindo que a retificadora execute um retificação precisa ao longo de um caminho definido. O rebolo gira em alta velocidade acionado pelo fuso, entrando em contato com a superfície da peça e removendo material. Através de um método de alimentação preciso, a planicidade, suavidade e precisão da superfície da peça são garantidas.
(3) Resfriamento e remoção de cavacos com fluido de corte
Assim como as retificadoras de superfície tradicionais, as retificadoras de superfície controladas por programa também requerem fluido de corte para resfriamento e lubrificação para reduzir o calor de corte e o acúmulo de cavacos, evitando que o aumento da temperatura durante a usinagem afete a precisão da peça e do rebolo. O sistema de fluido de corte pulveriza uniformemente o líquido refrigerante na área de contato entre o rebolo e a peça através de bicos, garantindo uma usinagem suave.
(4) Curativo Automático e Compensação de Erros
As retificadoras de superfície controladas por programa são normalmente equipadas com dispositivos automáticos de dressagem que ajustam e calibram automaticamente o rebolo, garantindo que ele permaneça em ótimas condições de corte. Simultaneamente, o sistema CNC pode compensar pequenos erros que ocorrem durante a retificação em tempo real, garantindo a precisão das dimensões da peça.
2. Vantagens e recursos das retificadoras de superfície controladas por programa
(1) Usinagem de alta precisão
As retificadoras de superfície controladas por programa podem controlar com precisão o processo de retificação por meio de um sistema CNC, alcançando precisão de usinagem em nível de mícron. A alta consistência é garantida em dimensões, forma e acabamento superficial, tornando-os particularmente adequados para a produção em massa de peças de precisão.
(2) Alta Eficiência e Automação
As retificadoras de superfície tradicionais requerem extensa operação manual, enquanto as retificadoras de superfície controladas por programa, através do controle totalmente automatizado do sistema CNC, melhoram significativamente a eficiência do processamento, especialmente na produção em massa. O sistema de controle automatizado pode ajustar automaticamente parâmetros como taxa de avanço, profundidade de retificação e caminho de usinagem de acordo com os diferentes requisitos da peça, melhorando a eficiência da produção e a qualidade do processamento.
(3) Capacidade de usinagem de peças complexas
As retificadoras de superfície tradicionais são usadas principalmente para retificação de superfícies simples, enquanto as retificadoras de superfície controladas por programa podem lidar com peças com formatos mais complexos. Através da programação CNC, as retificadoras de superfície controladas por programa podem realizar várias operações complexas de retificação em peças de trabalho, incluindo chanfros, ranhuras e superfícies escalonadas, atendendo a diversas necessidades de processamento.
3. Pontos de manutenção de retificadoras de superfície controladas por programa
A alta precisão e estabilidade das retificadoras de superfície controladas por programa dependem de manutenção adequada. A manutenção regular é essencial para garantir uma operação estável a longo prazo e manter a alta precisão de usinagem. Aqui estão alguns pontos importantes de manutenção:
Limpeza e lubrificação regulares:
A limpeza é fundamental para o funcionamento normal de uma retificadora de superfície controlada por programa. Limpe regularmente a mesa de trabalho, guias, fuso, rebolos e outros componentes para evitar o acúmulo de detritos de retificação e impurezas, que podem afetar a precisão da usinagem. Simultaneamente, lubrifique regularmente as guias, os parafusos de avanço, o fuso e outras peças móveis para evitar atrito e desgaste.
Inspecione os rebolos e o eixo:
O desgaste do rebolo afeta diretamente a precisão da usinagem e a qualidade da superfície; portanto, é necessário inspecionar regularmente o estado de desgaste do rebolo. Se aparecerem desgaste irregular ou rachaduras no rebolo, ele deverá ser substituído ou reparado imediatamente. O fuso também é um componente central da retificadora; verifique regularmente o seu funcionamento para garantir que funciona sem problemas e sem ruídos anormais.
Calibração de máquinas-ferramenta:
Com o aumento do uso, a precisão de usinagem das retificadoras de superfície controladas por programa pode divergir. A calibração regular da precisão usando ferramentas de medição de precisão (como interferômetros e níveis de laser) é necessária para garantir que a máquina-ferramenta mantenha a precisão de usinagem ideal.
Manutenção do sistema de fluido de corte:
O sistema de fluido de corte é crucial para o resfriamento e lubrificação da retificadora. Verifique regularmente o nível, a qualidade e a concentração do fluido de corte e substitua o fluido de corte conforme necessário. Simultaneamente, o sistema de filtragem do fluido de corte deve ser limpo regularmente para evitar que impurezas contaminem o fluido de corte e afetem o desempenho de resfriamento.
