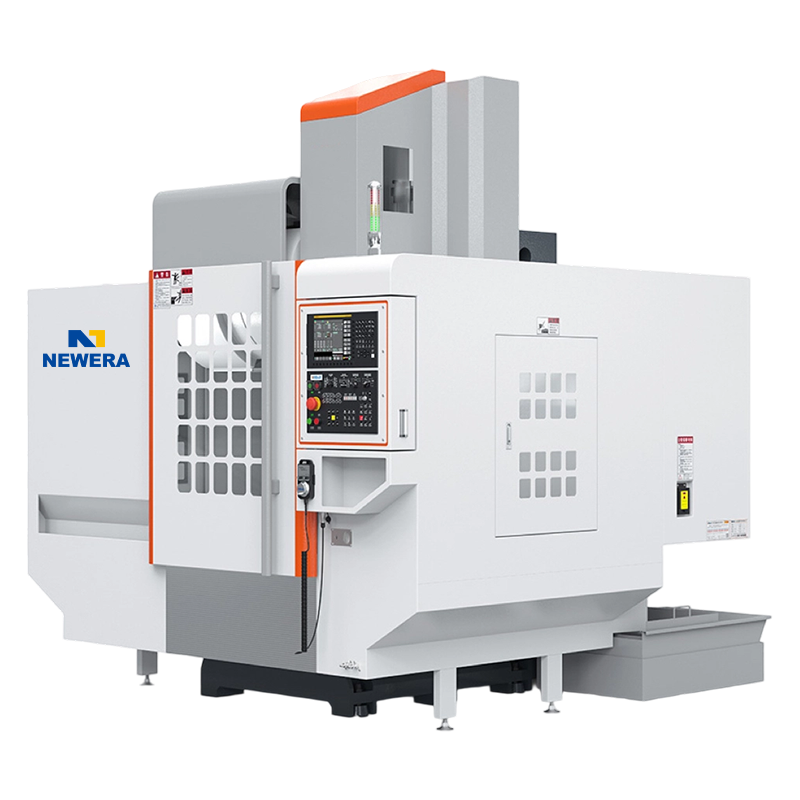

Busca pela Usabilidade Possui um design sofisticado da tampa e foi projetada levando em consideração a acessibilidade à mesa e o manuseio da peça com guindaste. Outras características para melhor trabalhabilidade também estão incorporadas em toda a máquina. A unidade hidráulica e outros periféricos que requerem manutenção periódica são colocados em local de fácil acesso para melhorar a manutenção.
Maior saída do fuso Adicionado potência e torque de saída nominal S3 de 15%; Melhorar a capacidade de corte pesado em curto prazo; Reduza a aceleração, a desaceleração e o tempo de batida rígida.
Motor de fuso de nova geração Controle inteligente de carga do fuso; A eficiência de desbaste aumentou 28%.
Nova IHM mais fácil As funções usadas com frequência são alteradas de configurações de bloqueio complexas para operação com uma tecla.
O processamento do sistema é mais forte Configuração simples do nível de precisão de usinagem.
Fabricação inteligente Expansão conveniente da IoT; Incluir todos os acordos principais.
Revista de ferramentas ATC rápida e confiável
Ar condicionado de gabinete elétrico A gama completa de "ar condicionado de gabinete elétrico" padrão. Evite que poeira, névoa de óleo e umidade entrem no interior do gabinete elétrico, controle eletronicamente a temperatura, mantenha a temperatura do gabinete elétrico constante, melhore a eficiência de trabalho de toda a máquina e a vida útil dos componentes eletrônicos. Além do desempenho superior, também protege a vida útil e a taxa de utilização da máquina.

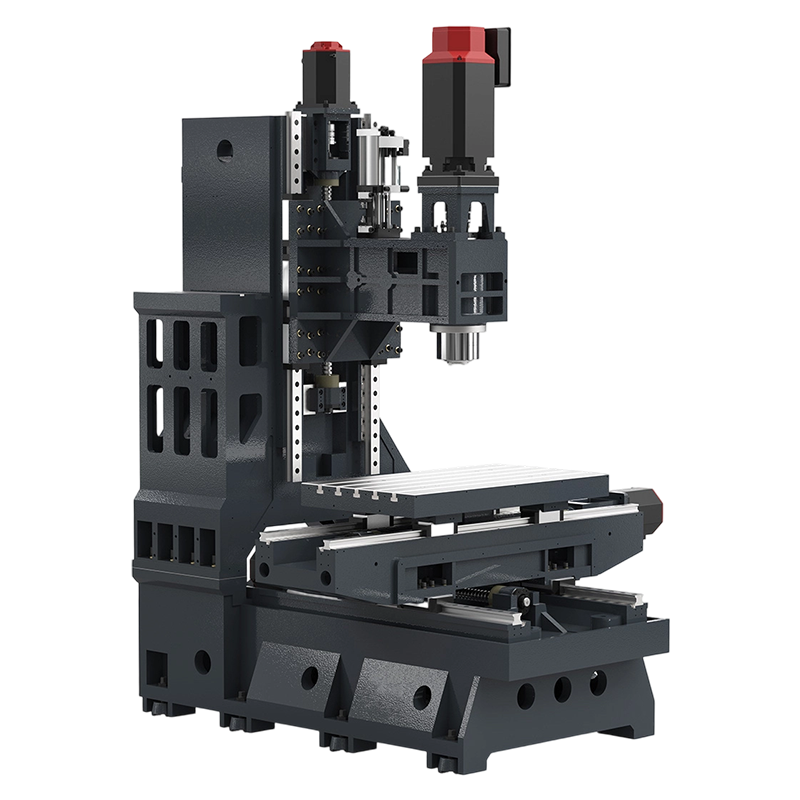

Estrutura A fuselagem e a sela são reforçadas com nervuras de montanha, e a linha de fluxo de força é a mais curta para garantir a melhor rigidez. Com base em um excelente projeto de engenharia, as nervuras da base e da coluna do centro de usinagem podem resistir à torção, absorção de choque e transferir vibração de corte para a área não cortante. A coluna utiliza um design de tubo de torção que proporciona excelente rigidez e resistência à flexão e torção. O design de base ultralargo reduz o centro de gravidade da base e ajusta o centro de gravidade da máquina para a altura estável ideal. A parte inferior da coluna é alargada para aumentar a estabilidade da máquina.
Parafuso de esfera pré-tração de três eixos Parafuso de porca pré-tensionado de grau de moagem JIS-C3 importado para eliminar folga, alta resistência ao calor, resistência ao desgaste, resistência à torção e longa vida útil, garantindo usinagem de alta precisão da máquina e adotando volume de precisão importado A máquina de enchimento de óleo garante a lubrificação do mecanismo de alimentação axial.
Compressor de ar de precisão composto Garanta o fornecimento de ar limpo e a detecção de pressão dos componentes da máquina. mais controle confiável da ação da válvula de pressão de ar. aumente o separador de gotas de água para eliminar a umidade de fonte externa.
Parâmetros Técnicos
Modelo
Unidade
VF85
Viagem (X/Y/Z)
milímetros
800/550/550
Dimensão da mesa de trabalho
milímetros
1000 x 550
Ranhura em T
milímetros
5-18Tx90
Carga máxima
kg
600
Distância da ponta do fuso à mesa
milímetros
120-670
Distância do centro do fuso à coluna vertical
milímetros
590
Fuso
Cônico
BT40
Velocidade de rotação
rpm
12.000/10.000 (opcional)
Potência do motor FANUC
kW
7.5/11/15
Potência do motor MITSUBISHI
kW
7.5/11/15
Três eixos
Potência do motor FANUC (X/Y/Z)
kW
1,8/1,8/3,0
Potência do motor MITSUBISHI (X/Y/Z)
kW
2,0/2,0/3,0
Especificação do trilho (X/Y/Z)
milímetros
Rolo: 35/45/45
Número de controles deslizantes (X/Y/Z)
Computador
4/4/6
Tamanho do parafuso
milímetros
JIS C3: Φ40
Taxa de avanço G01
milímetros/min
1-10000
G01 Velocidade de deslocamento rápido (X/Y/Z)
m/min
48/48/48
Precisão posicional
milímetros
±0,005/300
Precisão de posicionamento repetida
milímetros
±0,003/300
Revista de ferramentas
Biblioteca de manipuladores
peça.
24
Hora de trocar o cortador de ferramenta
s
1,3-1,8
Comprimento máximo da ferramenta
milímetros
300
Diâmetro máximo da ferramenta (todos os furos da ferramenta estão cheios de ferramentas)
milímetros
78
Diâmetro máximo da ferramenta (os furos da ferramenta estão vazios à esquerda e à direita)
