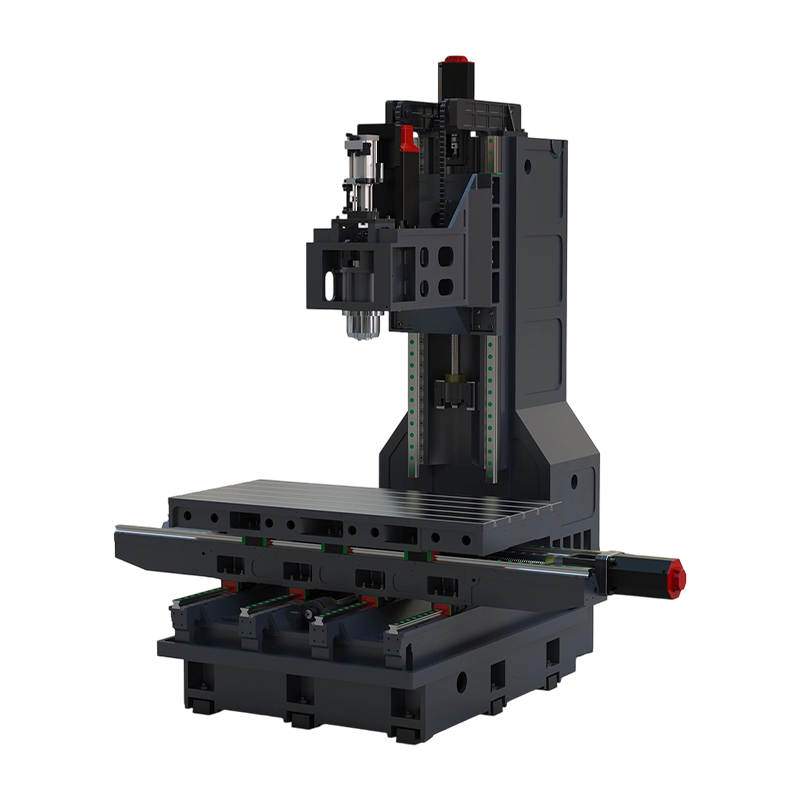

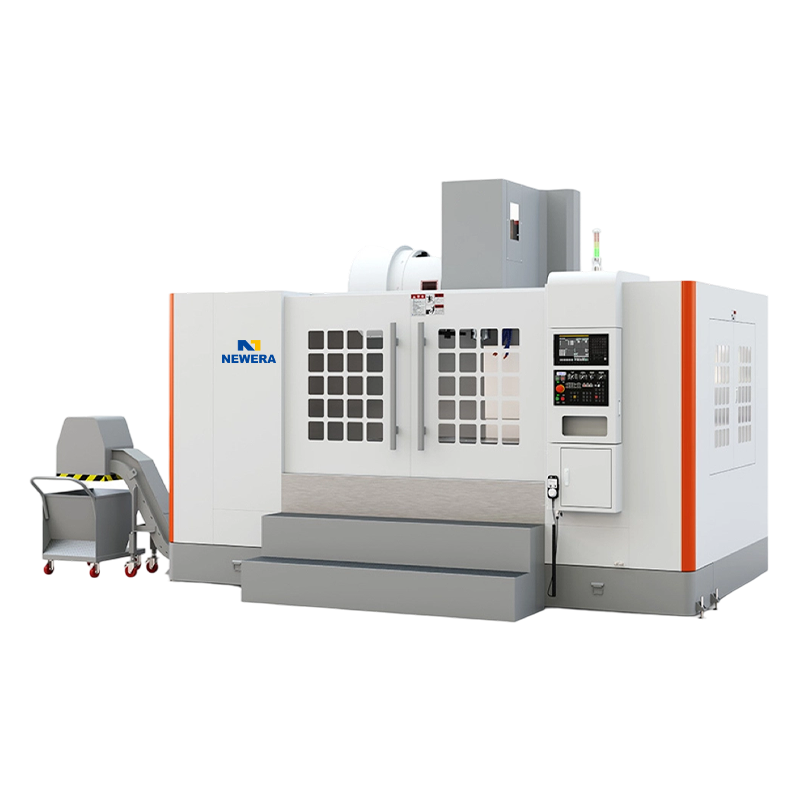

Centro de usinagem vertical de 4 vias com eixo Y V158F Fabricantes, Empresa

CNC EDM vs EDM convencional: controle, precisão, configuração e diferenças de custo -2026 -11-04

Duas máquinas de punção podem ficar lado a lado com o mesmo tamanho de mesa, o mesmo gabinete do gerador e ocupar um espaço semelhante, e ainda assim serem ferramentas totalmente diferentes no u...

Como funciona a usinagem EDM? Física de Spark Gap, Dielétrico e Descarga -2026 -10-28

Um canto interno de 0,3 mm na parte inferior de uma pastilha de matriz 58 HRC H13 é o ponto onde o fresamento deixa de ser uma opção. O raio do canto é menor do que qualquer fresa prática, o mat...

Máquina CNC de corte de fio EDM: especificações, custos e guia de compra para oficinas de moldes -2026 -10-21

Uma matriz de estampagem D2 endurecida, um punção de metal duro, uma inserção de matriz de extrusão – quando essas peças saem do forno entre 58 e 62 HRC, o fresamento termina e a retificação se ...

Tecnologia EDM: Aplicações, Critérios de Seleção e Orientações Práticas -2026 -10-20

Picture a hardened H13 mold insert with a 0.8 mm deep rib and a square internal corner that no end mill can reach. The cavity has already been milled, but the last details need a process that cu...

Usinagem de descarga EDM explicada: processo, ferramentas e seleção de máquinas -2026 -10-14

Um canto interno de 0,6 mm em um inserto de molde H13 endurecido força uma fresa de topo pequena a transformar-se em aço 52 HRC, e esse é um trabalho de quebra de ferramentas que a maioria das o...

O que significa EDM em usinagem? Usinagem de descarga elétrica explicada -2026 -10-07

Endureça um inserto de molde a 52 HRC e a fresa que o moldou no estado macio deixa de ser uma opção. O raio do canto é de 0,3 mm, a nervura tem 40 mm de profundidade e a ferramenta simplesmente ...

Modelo	Unidade	V158F
Viagem (X/Y/Z)	milímetros	1500/800/750
Dimensão da mesa de trabalho	milímetros	1700x800
Ranhura em T	milímetros	5-22Tx145
Carga máxima	kg	1500
Distância da ponta do fuso à mesa	milímetros	150-900
Distância do centro do fuso à coluna vertical	milímetros	871
Fuso
Cônico		BT40
Velocidade de rotação	rpm	10.000/12.000 (opcional)
Potência do motor FANUC	kW	15/11/18.5
Potência do motor MITSUBISHI	kW	15/11/18.5
Três eixos
Potência do motor FANUC (X/Y/Z)	kW	3,0/3,0/3,0
Potência do motor MITSUBISHI (X/Y/Z)	kW	4,5/4,5/4,5
Especificação do trilho (X/Y/Z)	milímetros	Rolo: 55/45/55
Número de controles deslizantes (X/Y/Z)	Computador	6/8/6
Tamanho do parafuso	milímetros	JIS C3: Φ50
Taxa de avanço G01	milímetros/min	1-10000
G01 Velocidade de deslocamento rápido (X/Y/Z)	m/min	20/20/20
Precisão posicional	milímetros	±0,005/300
Precisão de posicionamento repetida	milímetros	±0,003/300
Revista de ferramentas
Biblioteca de manipuladores	peça.	24
Hora de trocar o cortador de ferramenta	s	1,3-1,8
Comprimento máximo da ferramenta	milímetros	300
Diâmetro máximo da ferramenta (todos os furos da ferramenta estão cheios de ferramentas)	milímetros	78
Diâmetro máximo da ferramenta (os furos da ferramenta estão vazios à esquerda e à direita)	milímetros	120
Peso máximo do cortador de ferramentas	kg	8
Outro
Peso da máquina	t	11.2
Demanda de energia	kVA	30
Demanda de pressão	kgf/cm²	6
Dimensão de contorno	milímetros	5350x3650x3210
